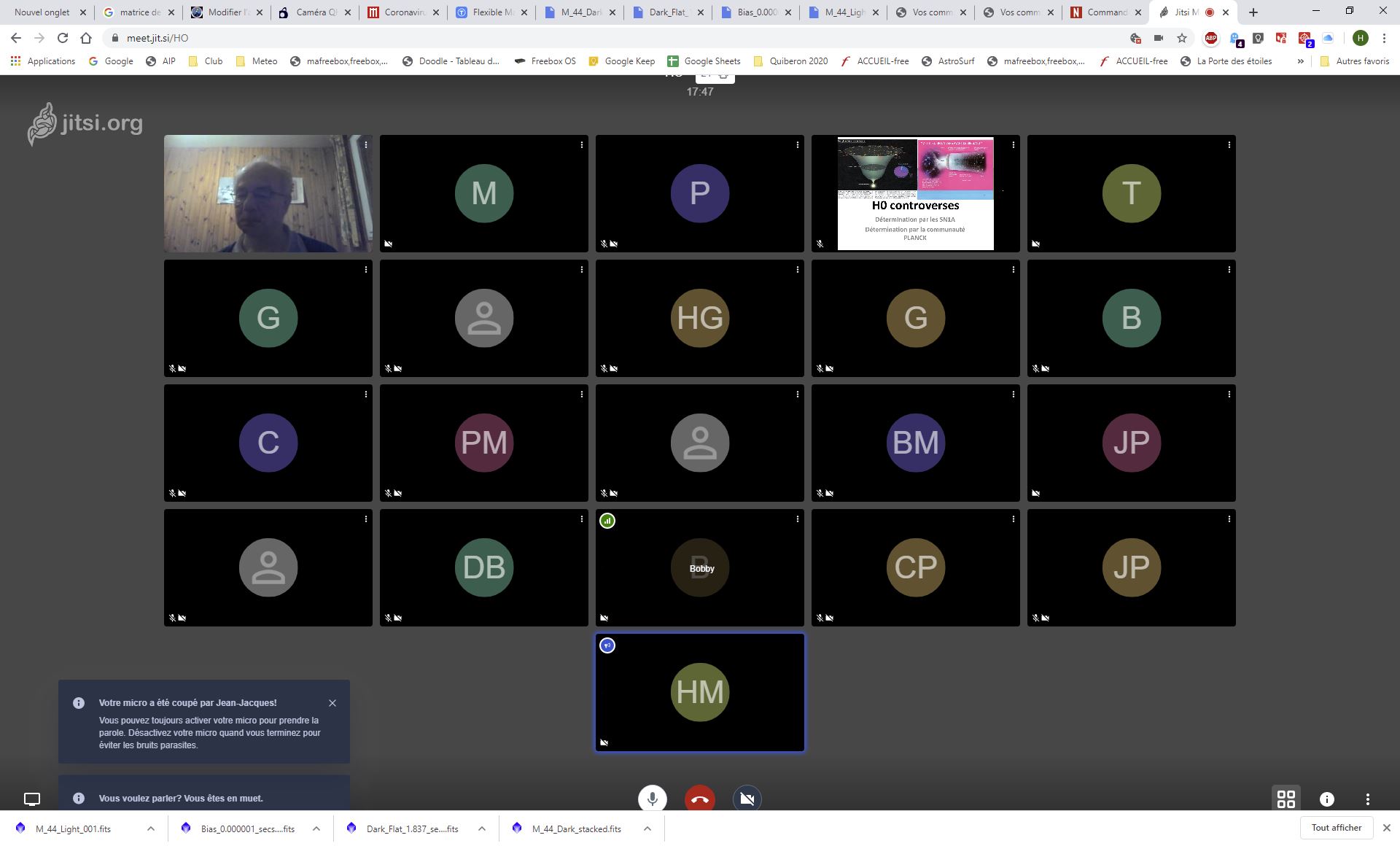

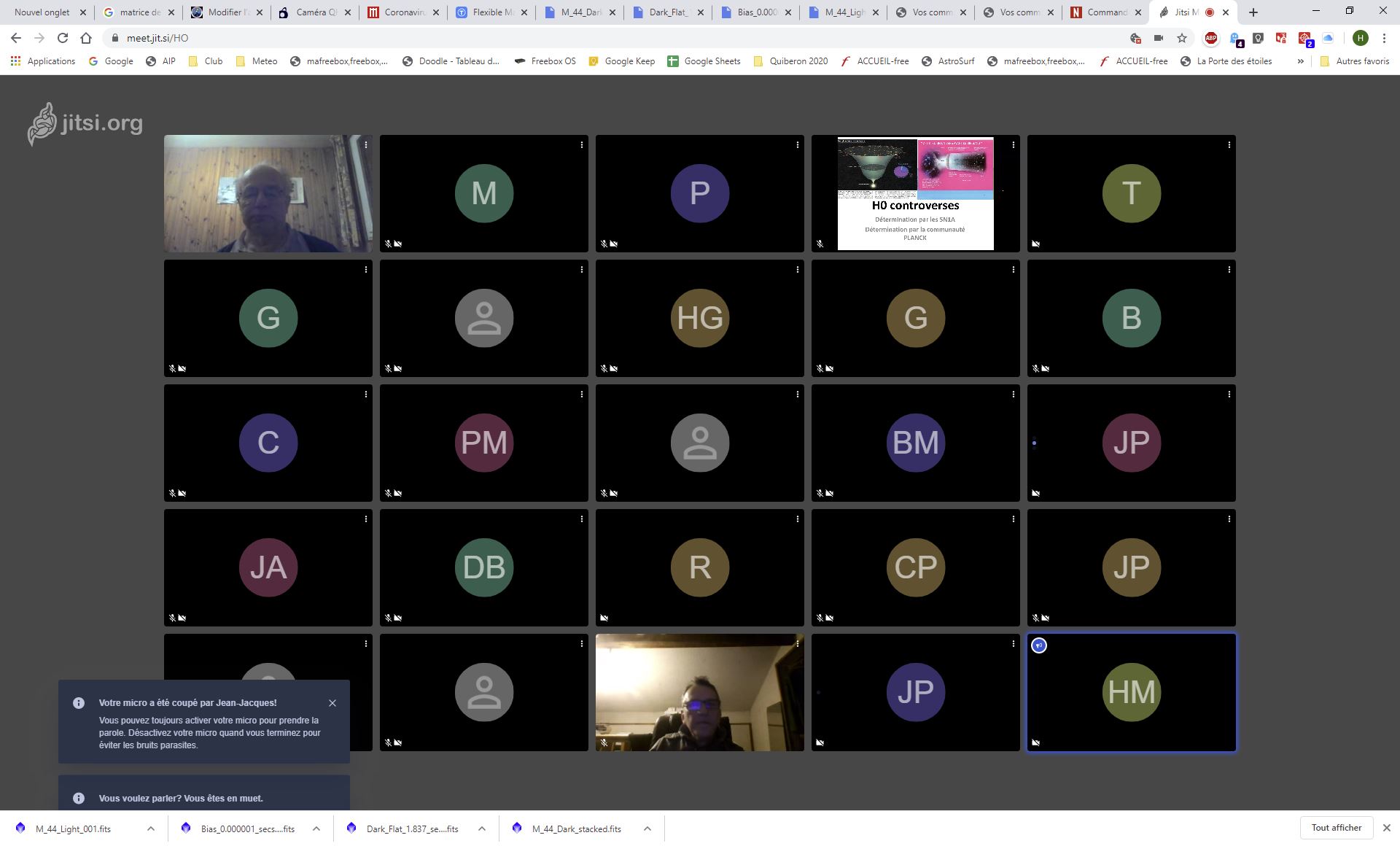

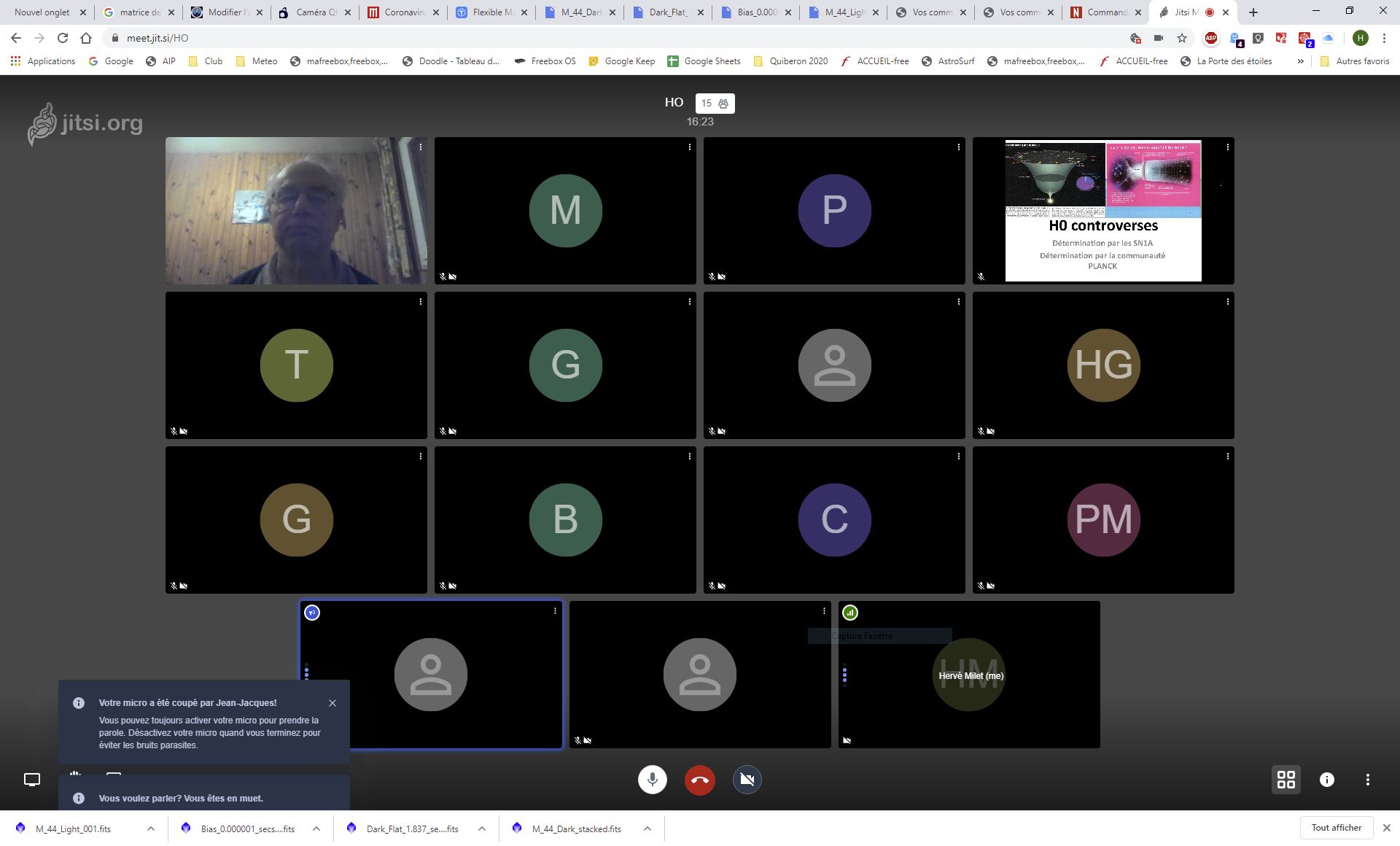

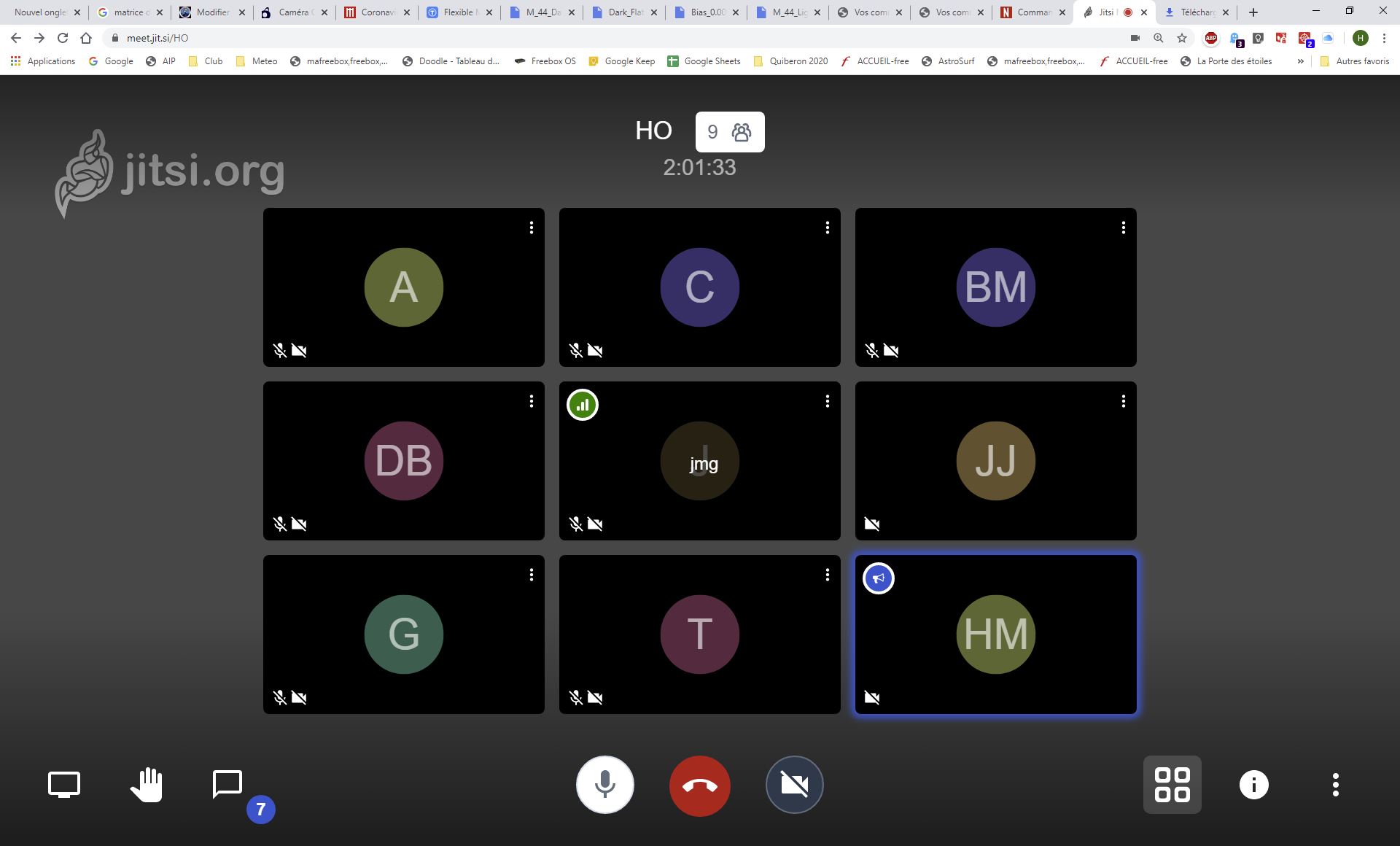

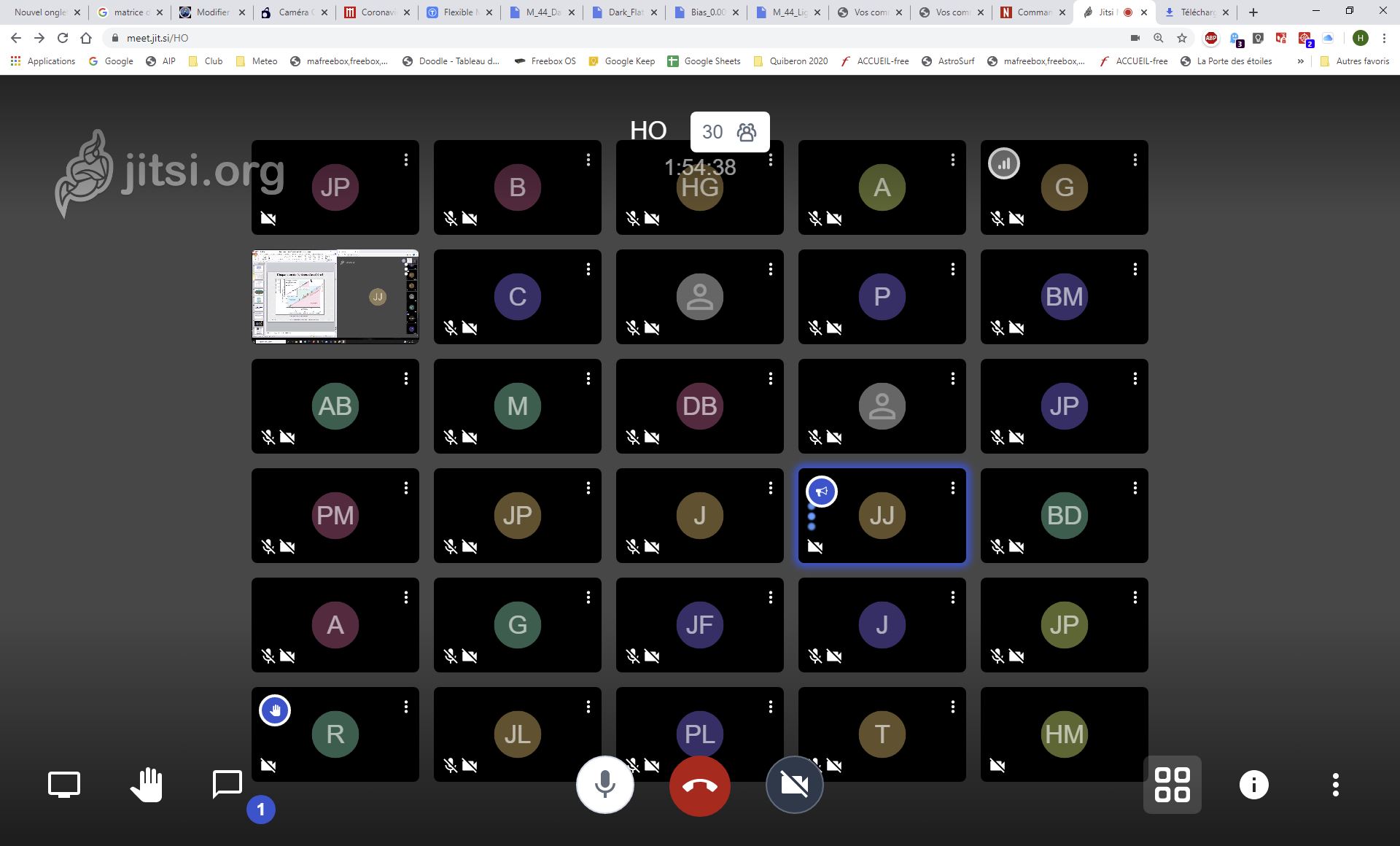

Le samedi 21 mars entre 14h00 et 16h30, se tenait la première réunion en visioconférence de l’atelier TVA, afin de permettre la continuité de cette activité au sein du Club.
Hervé, Annie, Jean-Claude, Franck, Jean-Pierre, Patrick M, Antoine, Marc, Jean-François et moi-même (Michel) y participaient.
Cette réunion s’est articulée en deux temps:
– Le point sur l’état d’avancement des TVA du 1er groupe et de ce qu’il reste à faire,
– Les orientations prises en vue de faire progresser le projet,
– Les compétences disponibles.
Le point sur l’état d’avancement
Pour mémoire, grâce à la participation active de Gilles, 9 télescopes TVA sont en cours de construction pour le 1er groupe (4 de 254 mm et 5 de 305 mm).
A ce jour, l’ensemble des caisses en bois est finalisé ou en cours d’assemblage (collage).
La commande des 9 miroirs est en cours auprès de la société Nichol Optical.
Par ailleurs, une première commande de diverses pièces et outils (crochets de fermeture, forets, tarauds) a été effectuée.
La construction de la partie mécanique des TVA (supports de miroirs et de miroirs secondaires) est en en phase de préparation.
A cette fin, un projet de conception et de validation d’un prototype est en cours, au terme duquel un gabarit sera réalisé en 3D pour chaque type de TVA.
Le projet de prototype de support de miroir (type « 18 points ») se présente comme ceci:

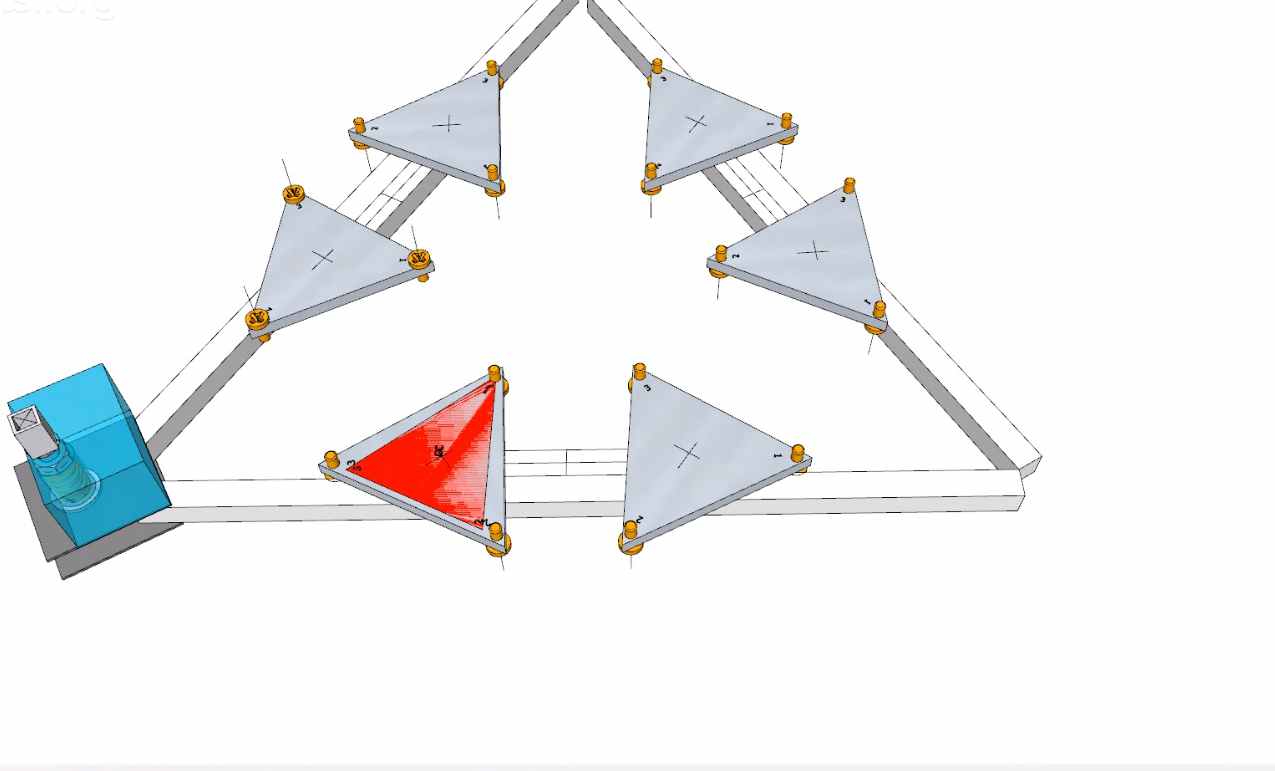

Visualisation du projet de prototype avec triangles en aluminium de support du miroir
La partie mécanique comprend outre les triangles de support de miroir, des barres et contre-barres de maintien, balanciers (billes en acier), rotules, butées (roulements à bille) :

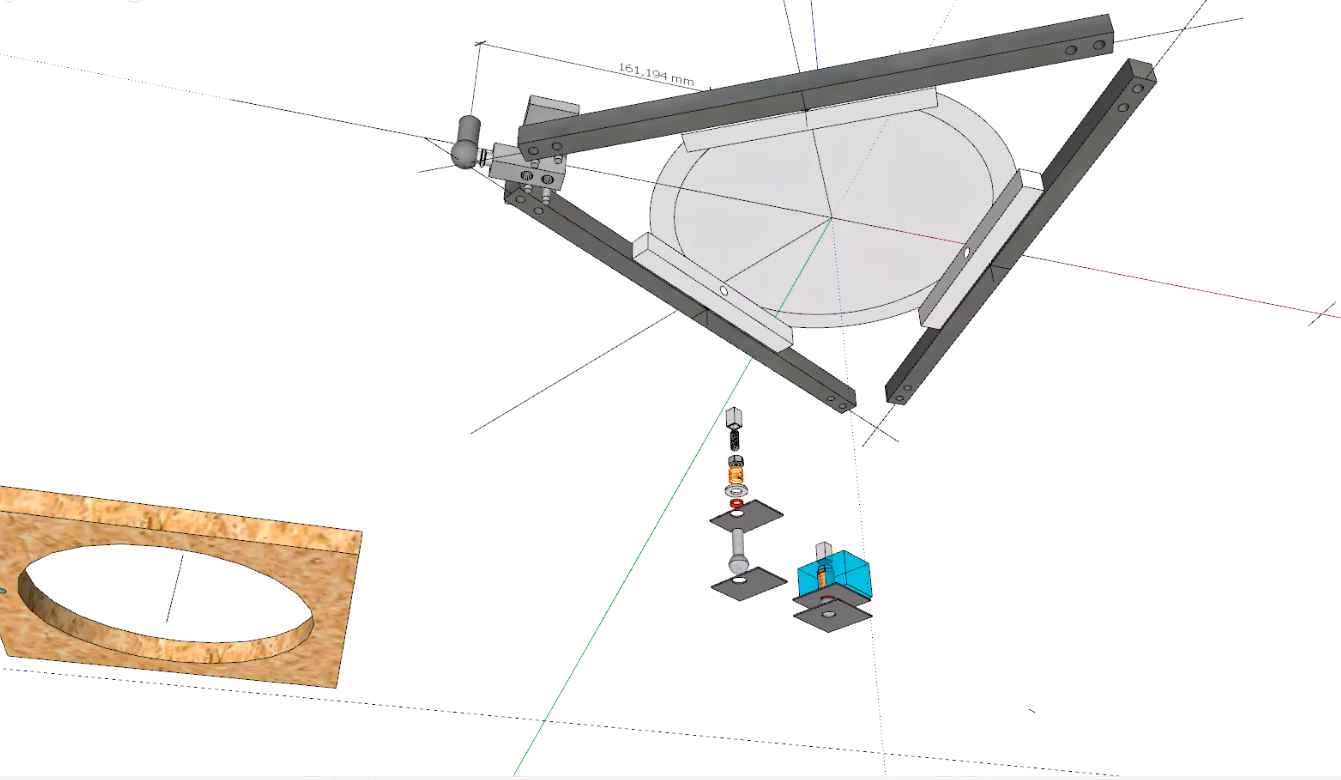

Vue de dessous du projet de prototype
A l’issue de sa construction, le support de miroir devra ensuite être intégré sur la base en bois.
La construction des différentes pièces métalliques sera, dès que la situation le permettra, réalisée au Club.
Dans le même ordre d’idée, la conception et la réalisation du support des miroirs secondaires seront ensuite entreprises.
Les orientations prises pour faire évoluer le projet
Après décision collégiale des participants, plusieurs objectifs sont considérés:
– Réflexion en cours afin d’envisager l’acquisition par le Club d’un logiciel de conception 3D-CAO (de type SketchUp, Blender,…), avec si possible compatibilité pour impression 3D ultérieure,
– Réalisation en impression 3D des gabarits et pièces manquantes avec l’aimable participation de Christophe, dans la mesure du possible,
– Documentation des différentes étapes de la conception/fabrication de toutes les pièces en prévision des autres groupes de l’atelier TVA,
– Prévision des conditions du règlement et de la livraison des miroirs depuis la Grande Bretagne (éventuelles difficultés d’expédition).
Les compétences utiles pour le projet
– Franck et Jean-Claude indiquent que suite au travail de conception réalisé par Gilles sous le logiciel Plop, des vérifications seront à finaliser (mesures/calculs) avec le logiciel de 3D/CAO choisi,
– Franck, Jean-Claude et Jean-François proposent leur collaboration pour la partie conception en CAO, Jean-Claude se proposant de réaliser le plan du gabarit.
– Jean-Pierre propose la réalisation d’un gabarit commun aux deux types de TVA, facilitant ainsi les opérations de traçage et de perçage (mesures extrêmement fines),
– Franck, avec l’aimable collaboration de Jean-Pierre actualisent les informations liées à l’achat des miroirs (contacts, devis) auprès de la société Nichol Optical
Cette première réunion a permis d’aborder plusieurs points essentiels à la réalisation des TVA, dont la mise en œuvre fera l’objet d’une future réunion en visioconférence
@Michel
