A la suite des différentes réunions de l’Atelier Dobson à la Maison verte dédiées à la production des pièces métalliques pour la construction des futurs TVA, la phase suivante a été consacrée, entre le 16 et le 19 avril 2019, à la préparation et la découpe du bois.

A cette fin, Jean-Pierre s’est aimablement proposé de mettre à la disposition du Club, son atelier situé à Ponty (Creuse) et son expertise, avec ma modeste collaboration (Michel).

Le projet de découpe préparé par Jean-Pierre a nécessité plusieurs plaques de contre-plaqué marine de différentes épaisseurs (10, 15 et 20 mm), pour 10 Dobson à construire.

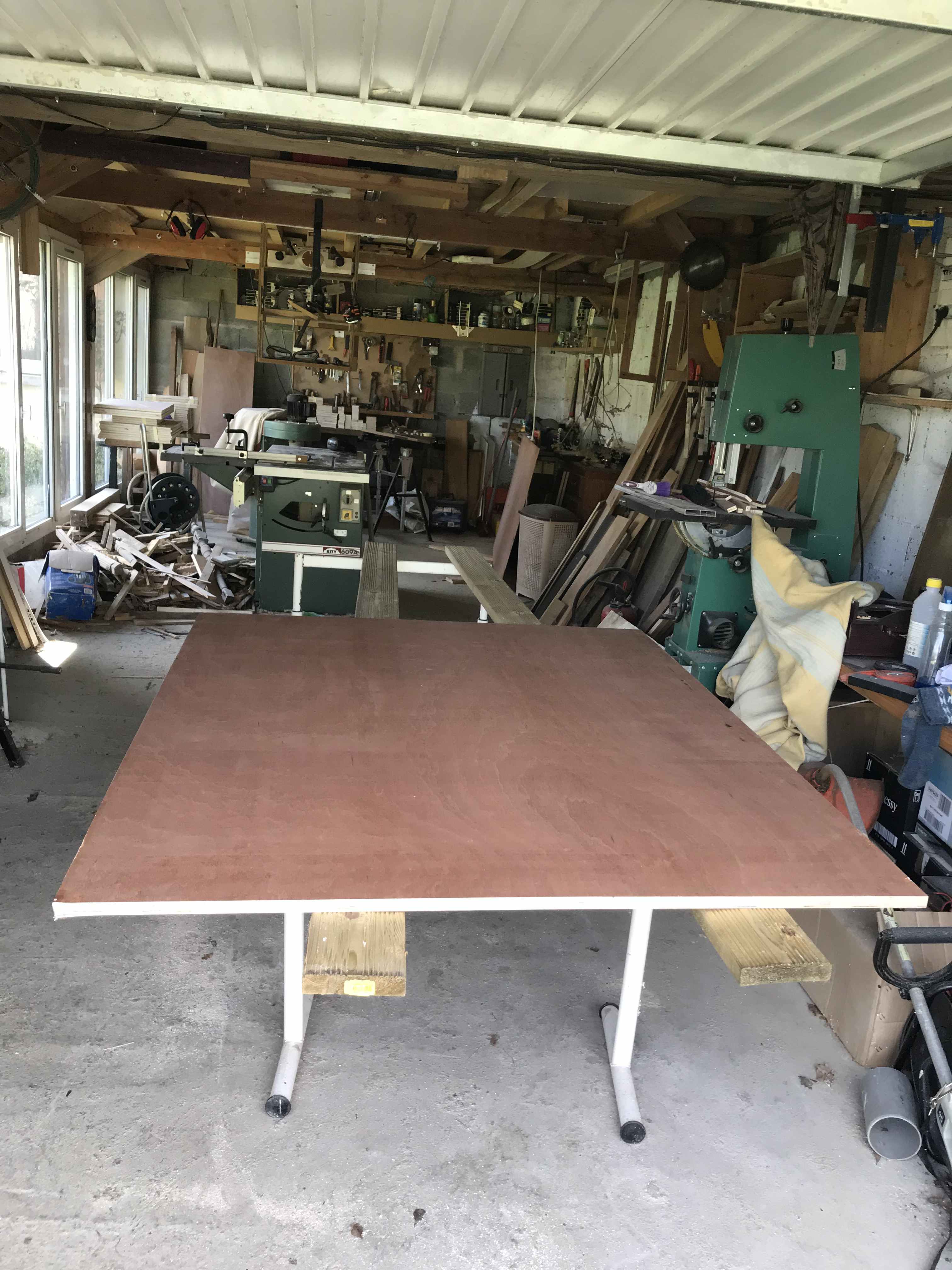

Préparation des plaques de contre-plaqué à découper.

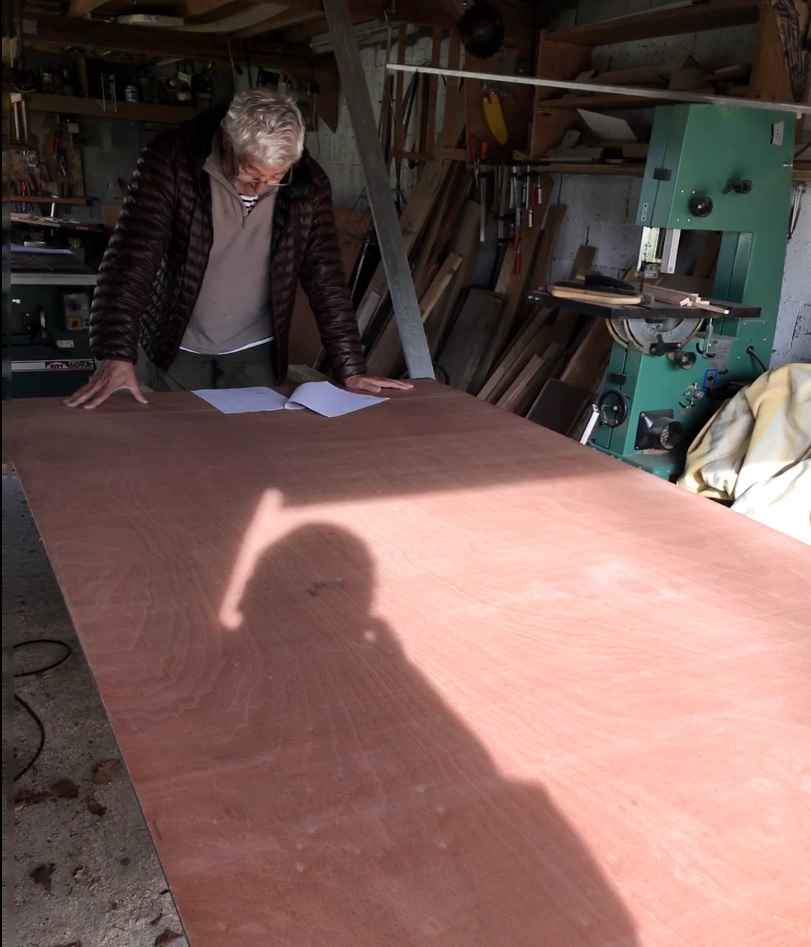

Jean-Pierre procède aux derniers calculs et vérifications avant de passer aux choses sérieuses.

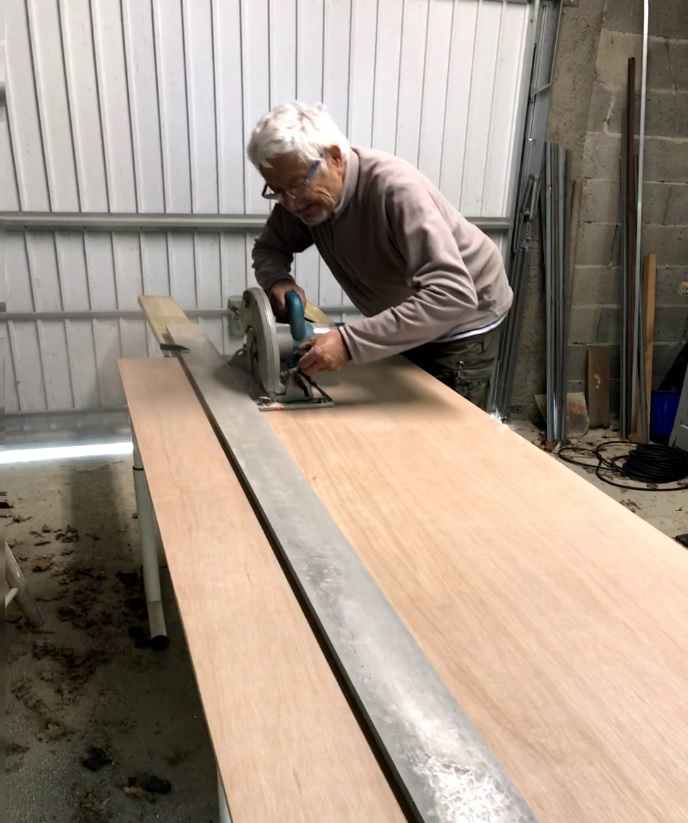

Une première découpe dans la longueur s’impose.

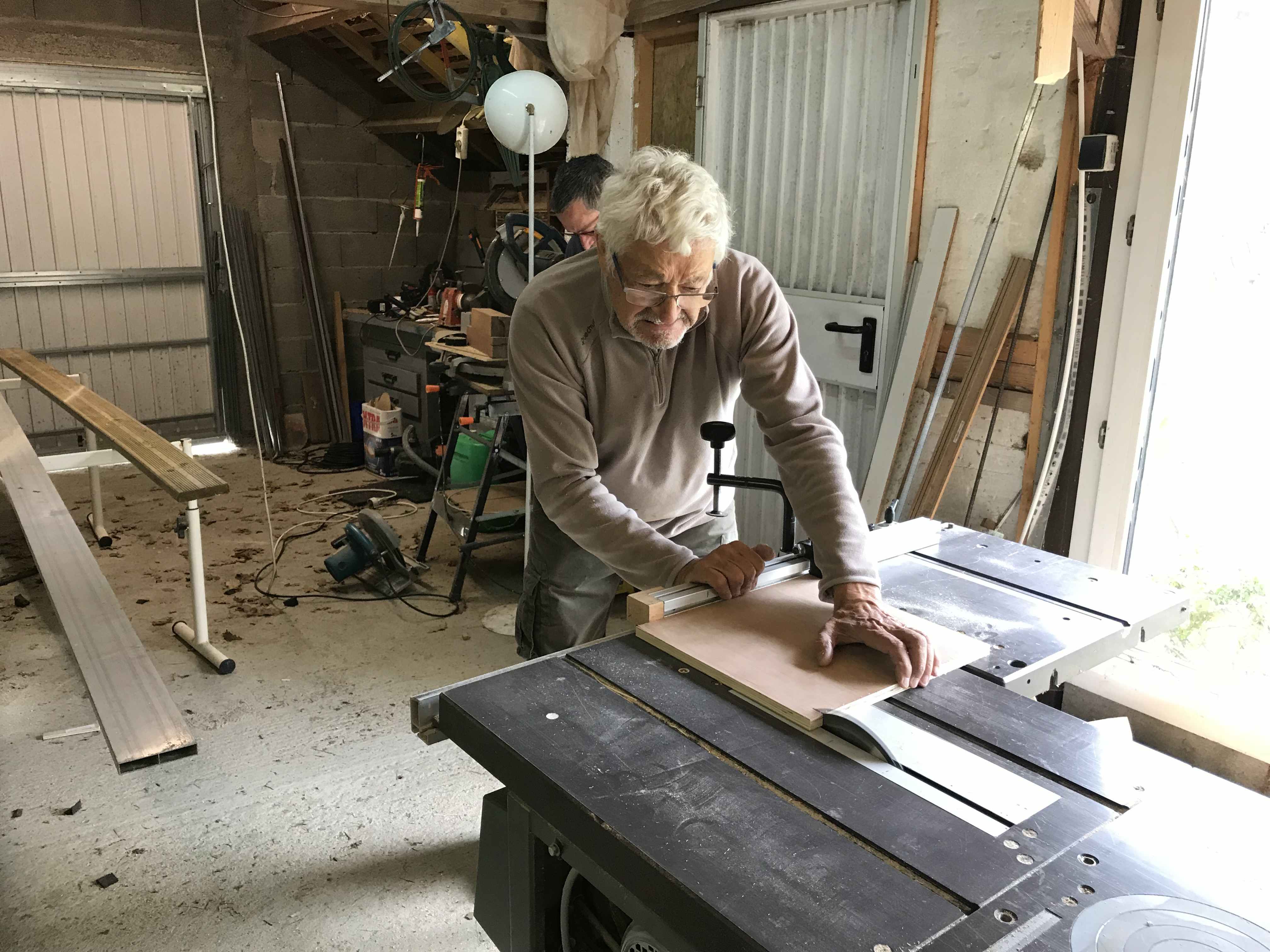

Les dimensions s’affinent avec un outillage spécialisé. Un travail de pro!

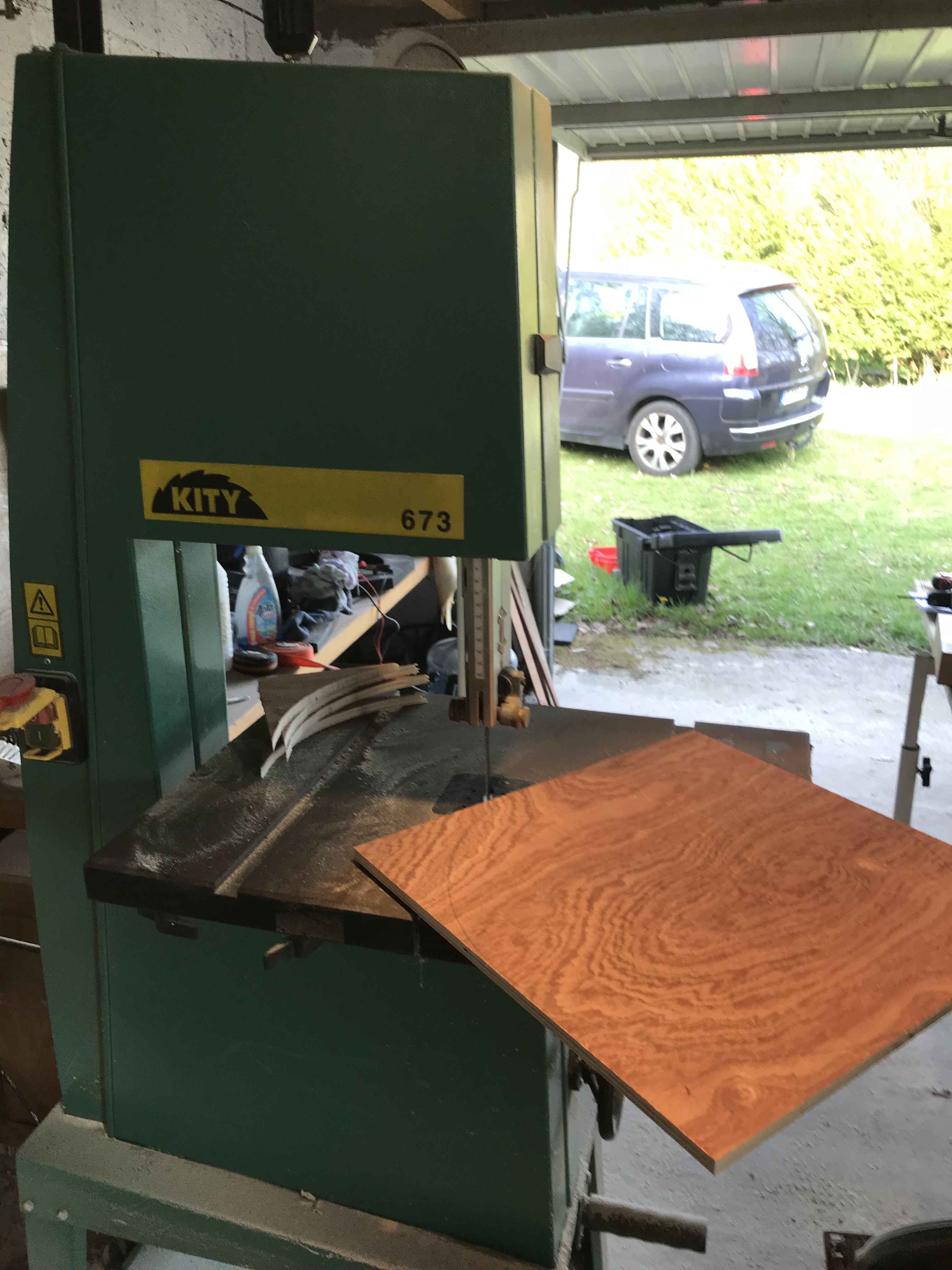

J’aide Jean-Pierre en découpant à la scie sauteuse, les parties en bois circulaires qui seront ultérieurement transformées en arceaux et supports de miroirs.

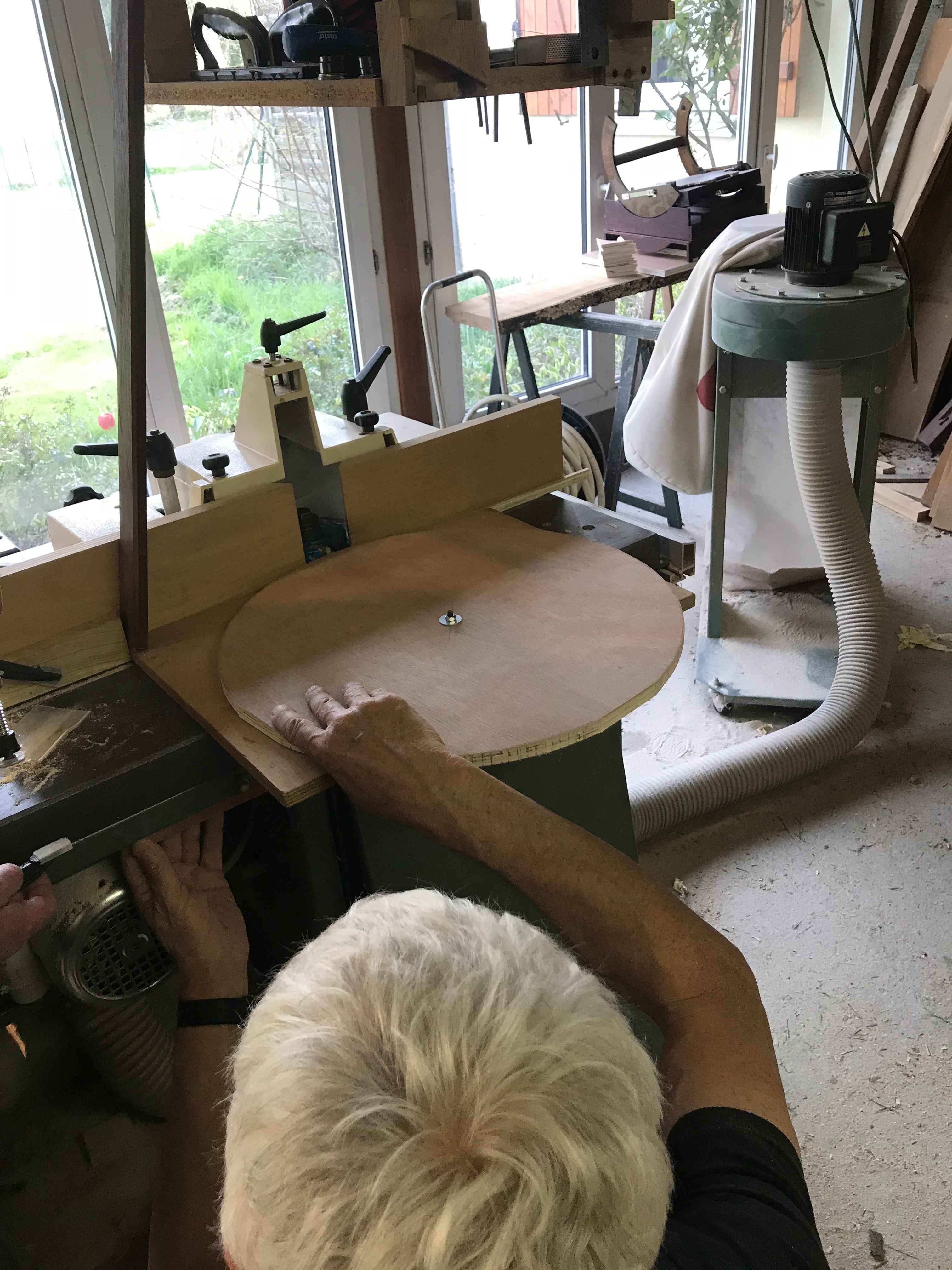

Jean-Pierre procède à un travail de précision sur les cercles ainsi pré-découpés: le toupillage sur un support gabarit en bois (cf extrait video infra):

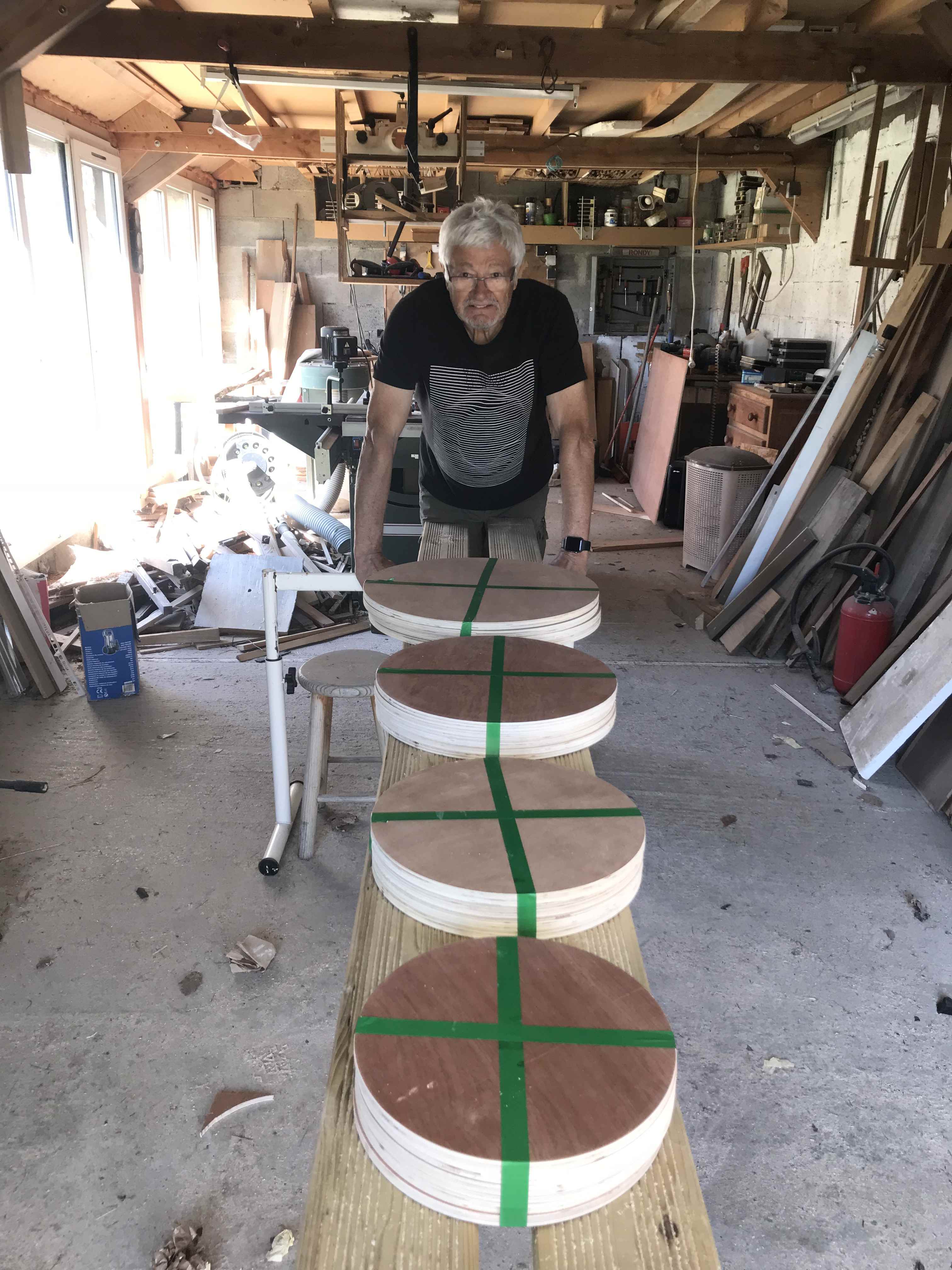

Les différents cercles terminés, présentés après finition,

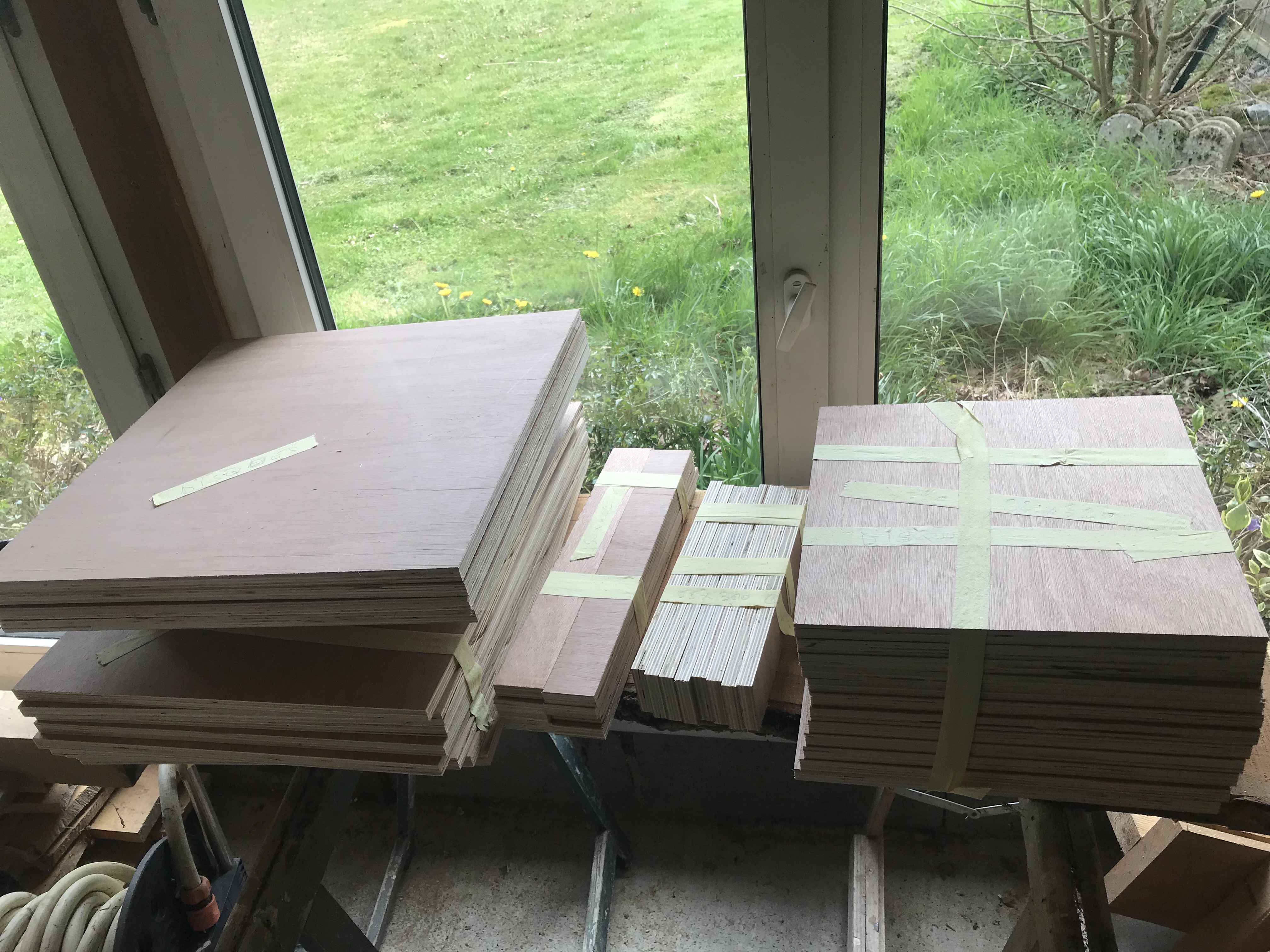

avec les les autres pièces de contre-plaqué (ici pour les 305 mm),

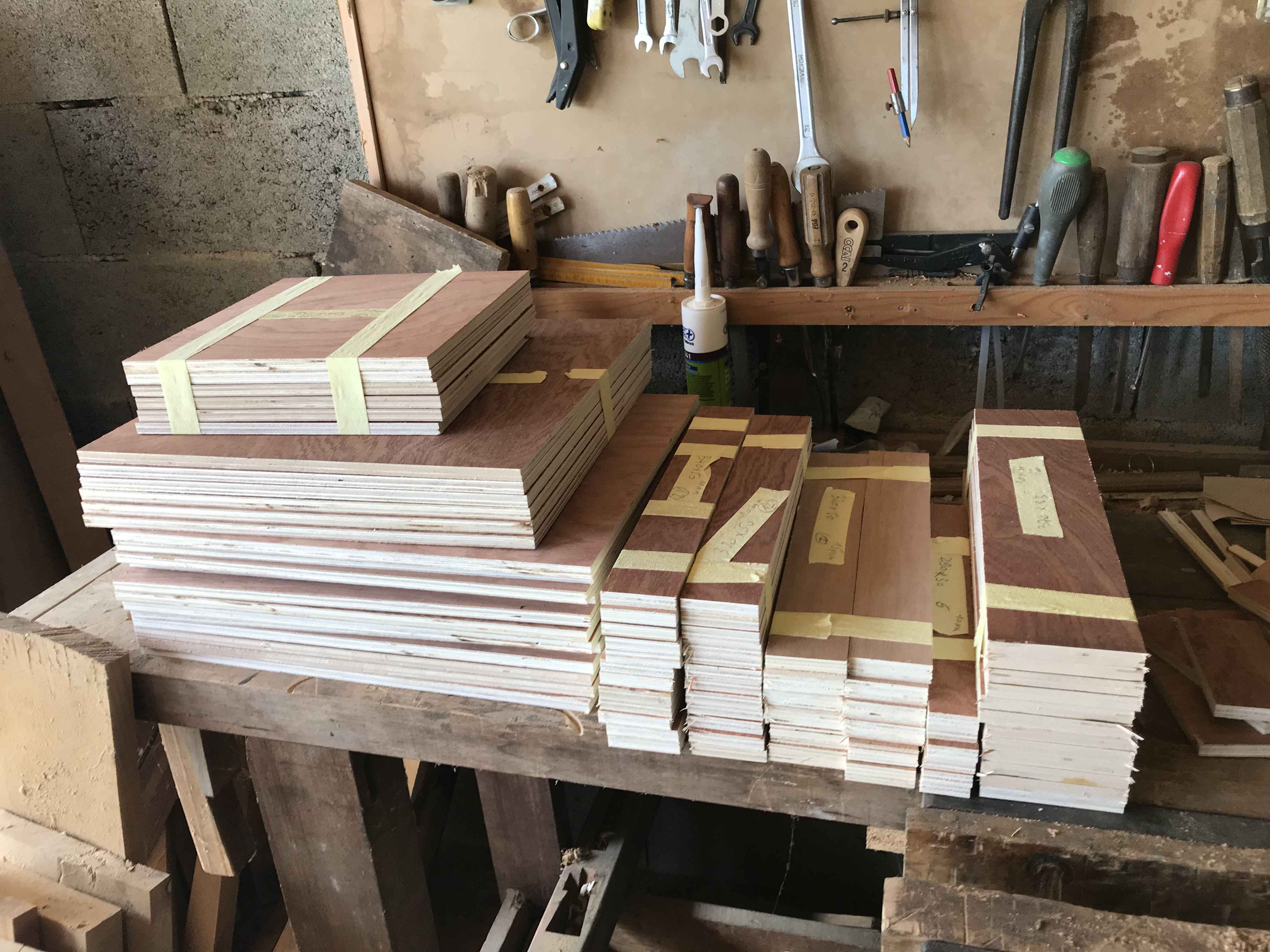

Et là pour les 254mm.

Il m’incombait ensuite de ramener la précieuse production au Club, avec l’aimable participation d’Annie, qui m’a ouvert la porte.

Un grand merci à Jean-Pierre pour son expertise et son aide dans la construction des télescopes Dobson TVA !

@Michel

Le samedi 30 mars, se tenait à la Maison verte, la cinquième  journée de l’Atelier Dobson (1er groupe). Après la préparation des petites pièces métalliques destinées aux futures cages des miroirs secondaires, cette journée était dédiée à la prise de mesures, au tracé et  à la découpe de triangles de maintien des miroirs primaires (250 et 300 mm).

Pour ce faire, la prise de cotes sur les Dobson existants s’impose.

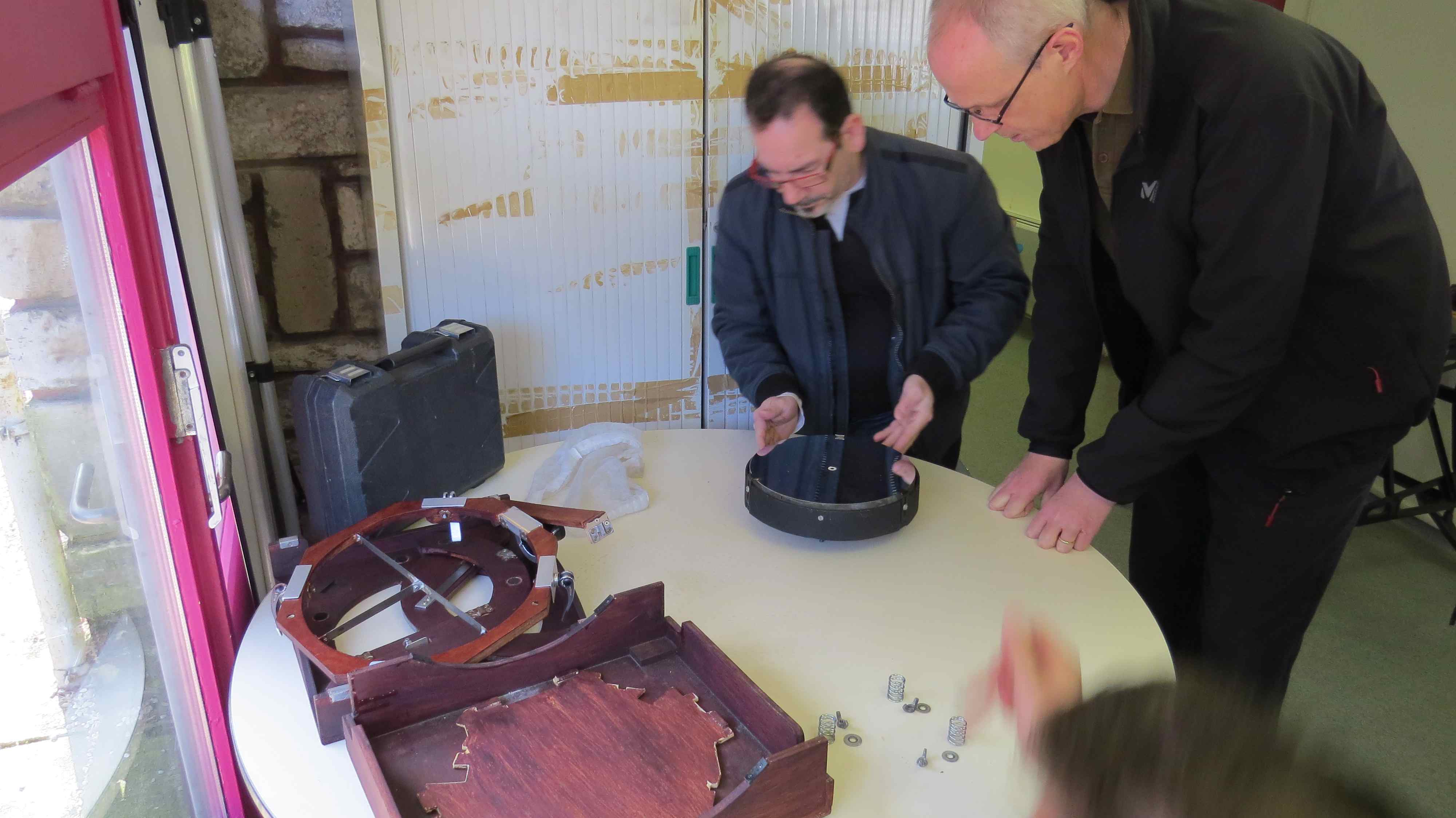

Gilles démonte ainsi le miroir primaire du setup du Club.

Puis celui du Dobson d’Antoine (300 mm).

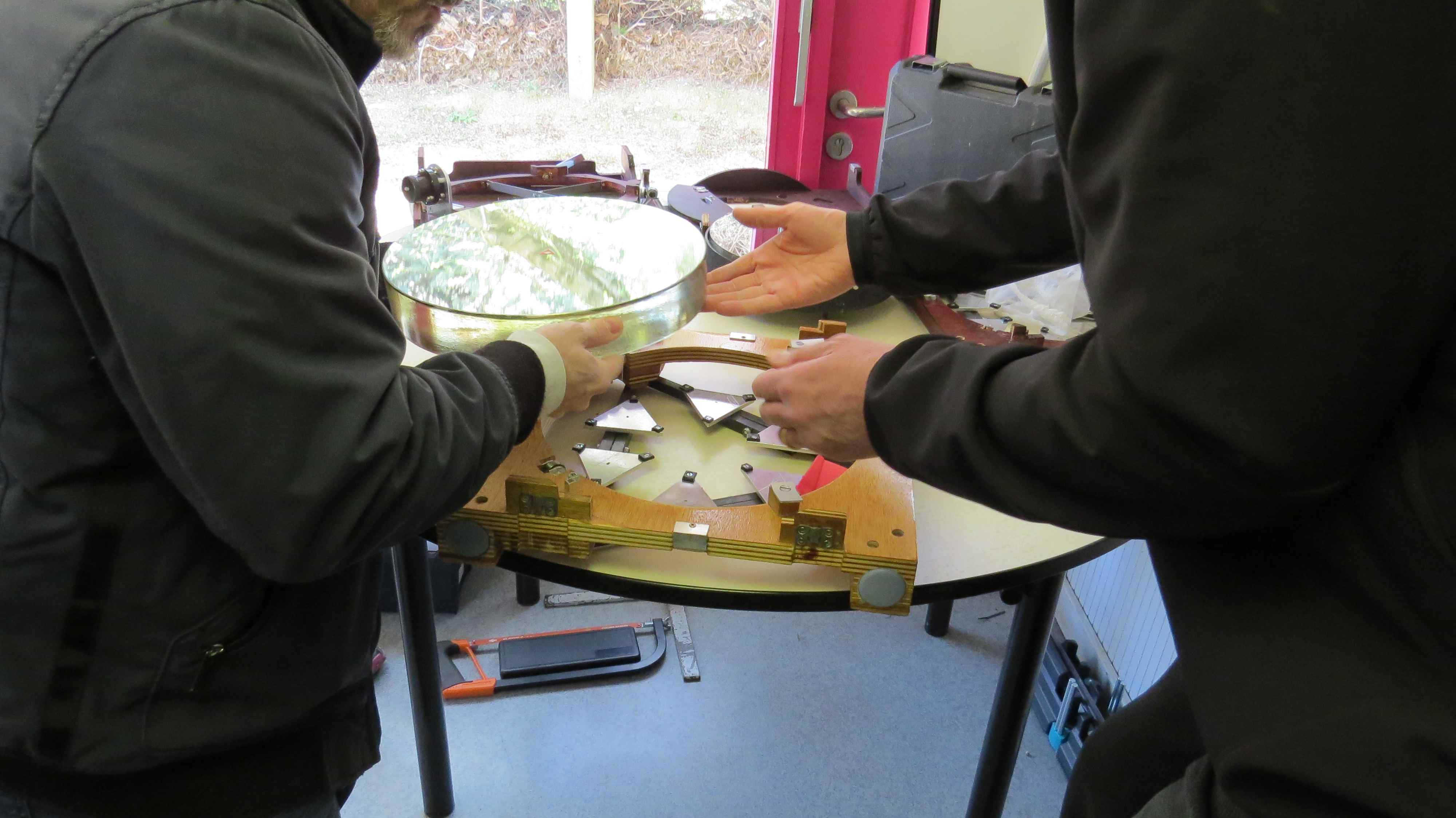

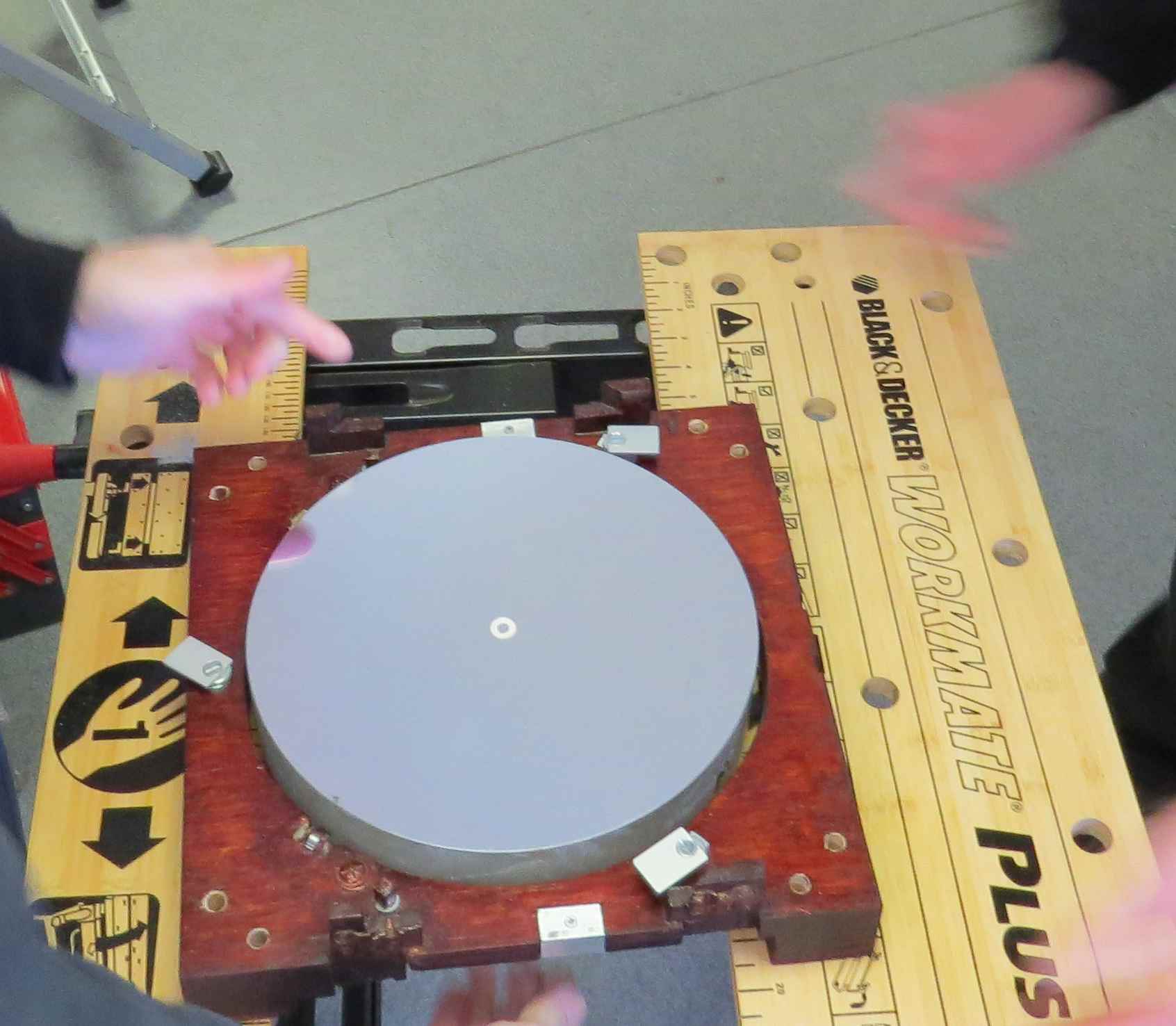

Extraction du miroir de 300mm

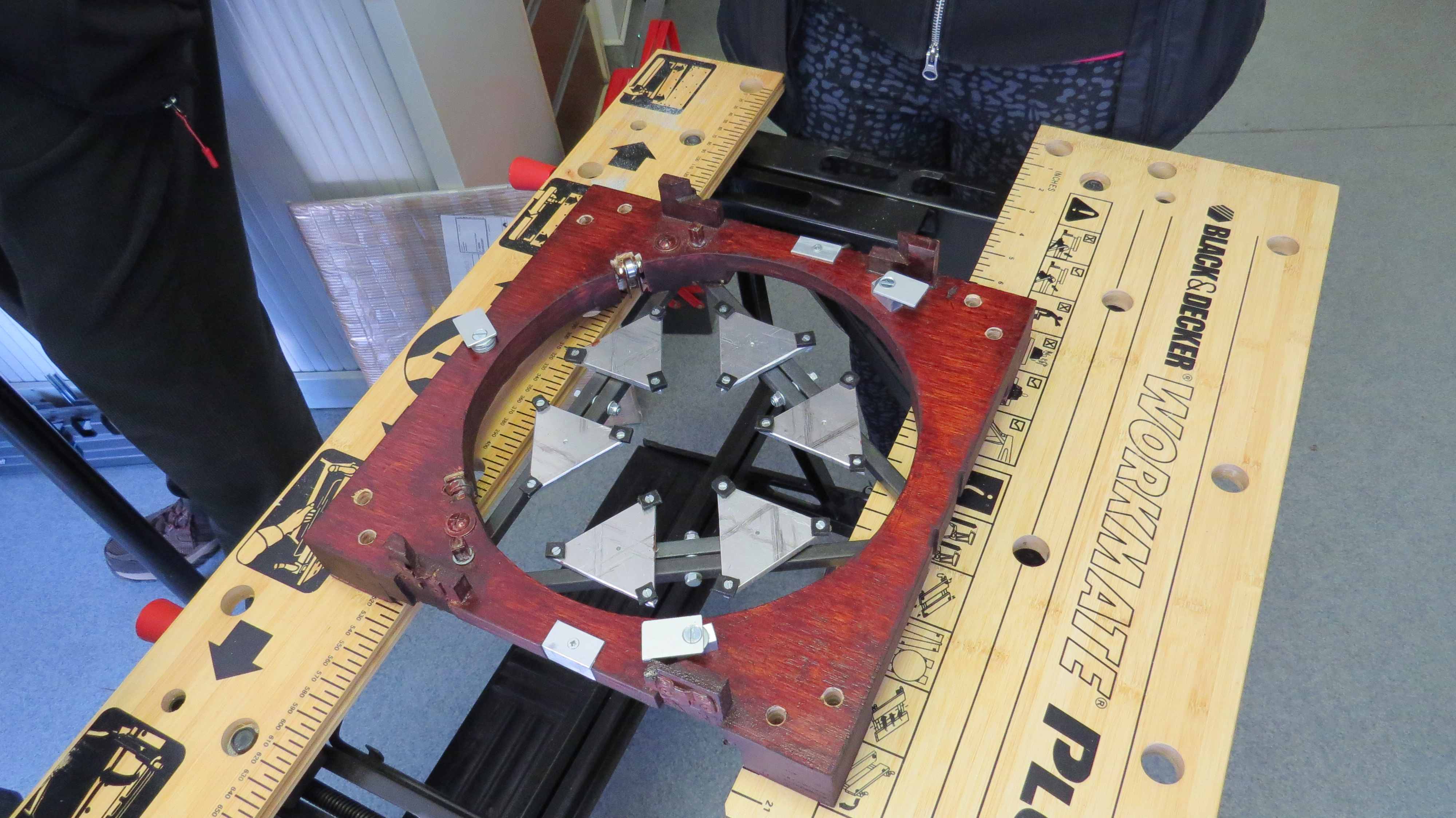

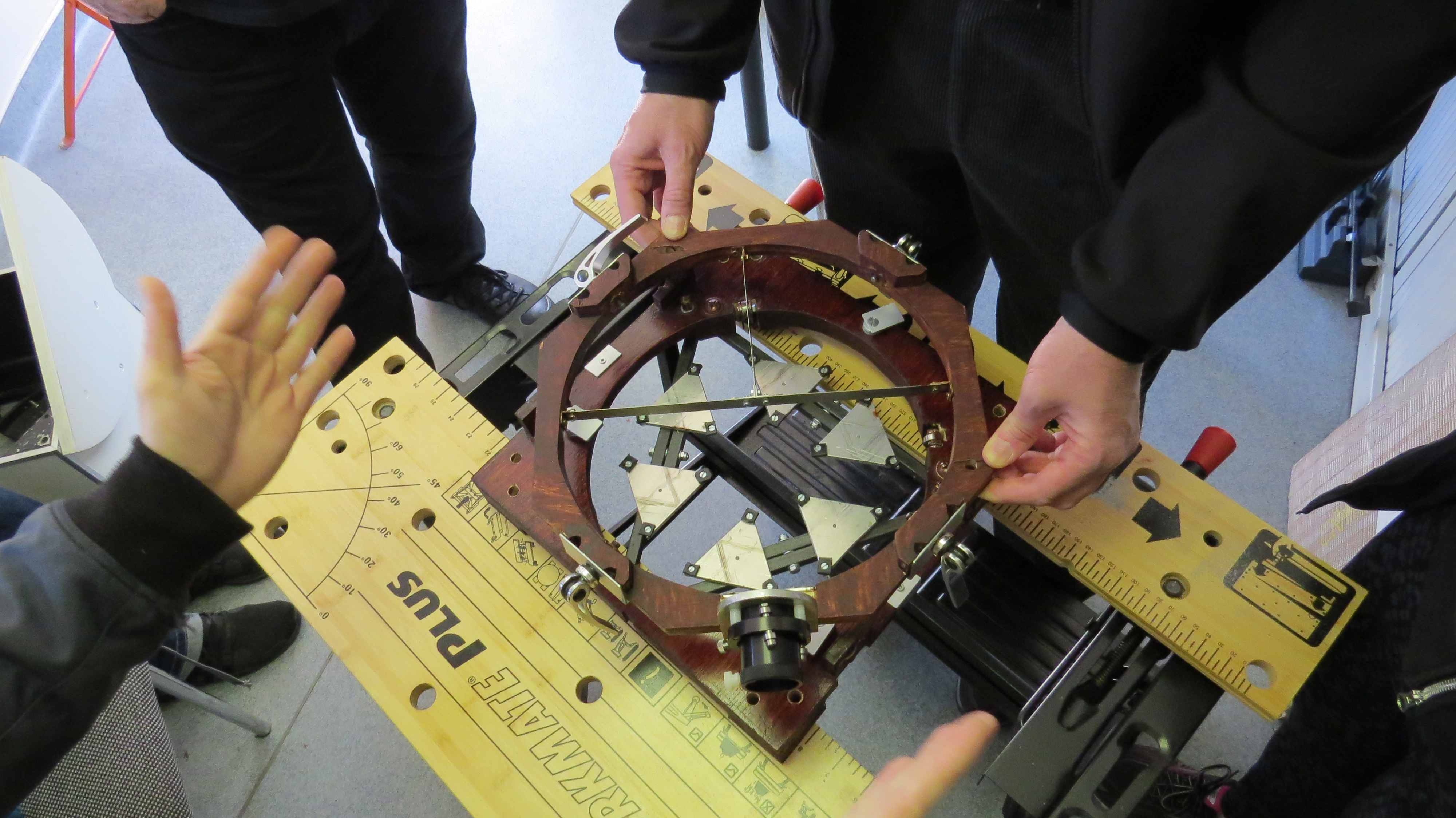

Accès au système de maintien des miroirs composé notamment de pièces triangulaires tenues par 18 points (ici, l’embase du Dobson de Johann).

Gilles explique les manipulations à effectuer.

Les mesures à relever sont essentielles pour optimiser les futurs assemblages.

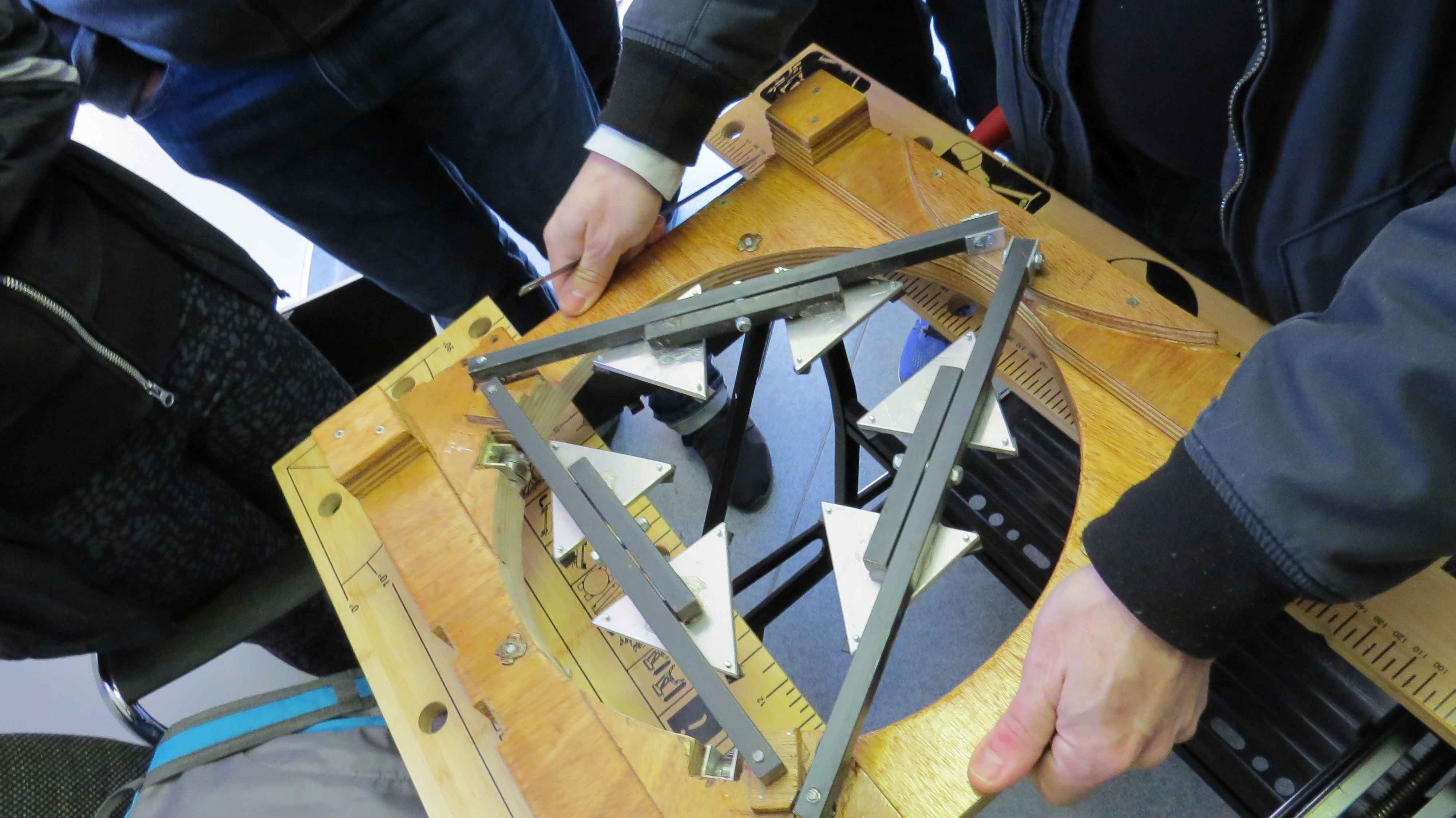

Vue du dessous avec les barres de maintien.

Gilles fournit les conseils pour la prises des différentes cotes sur les triangles,

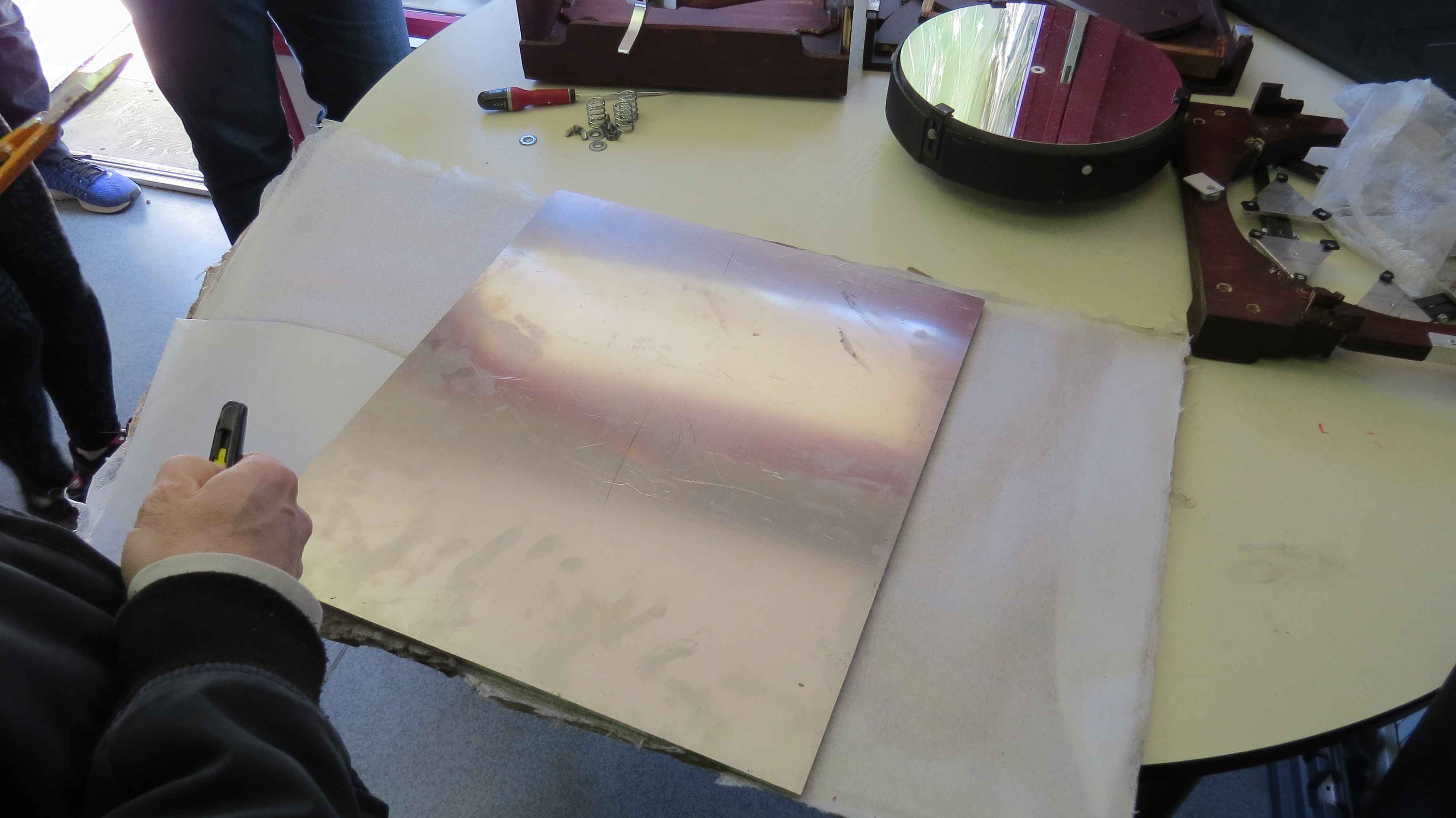

Afin de préparer les découpes sur une plaque d’aluminium… d’une épaisseur de 5 mm  !!

Jean-Claude et Marc rangent le Dobson du Club,

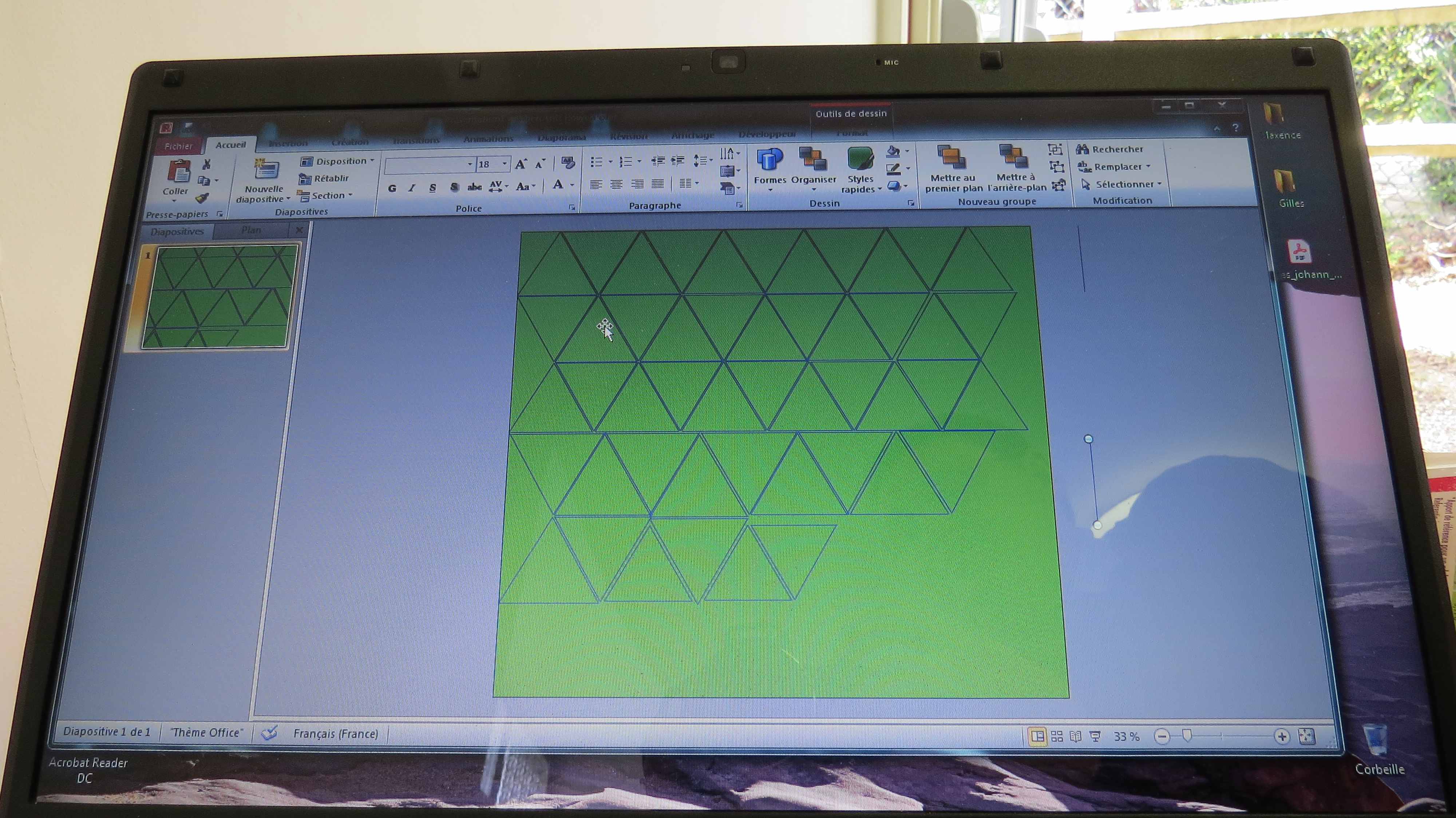

Tandis que Gilles prépare les tracés des triangles de maintien des 250 et 300 mm.

Une petite pause avant de passer aux choses sérieuses.

Puis Jean-Claude et Antoine commencent les tracés, avec dextérité et précision.

La suite se passe à l’extérieur,

Toujours dans une ambiance détendue.

Les opérations de tracé progressent sous l’œil exercé d’Antoine.
Avec explications au tableau !

Puis c’est l’heure de la pause déjeuner,

…sous le Soleil d’Antony.

Et c’est reparti pour l’après-midi.

Puis Franck nous rejoint,

Avant l’arrivée de Nico!

Antoine s’interroge…

Et Gilles procède aux dernières vérifications avant la découpe,

Et voila le travail !

Guillaume vient nous rendre une visite sympathique.

Franck se porte ensuite volontaire pour la découpe de cette plaque épaisse.

Gilles prête également son concours.

L’opération s’avère délicate.

Puis c’est la phase suivante de découpe des triangles à la scie à métaux…

Précision et détermination de Franck…

Et voila !!

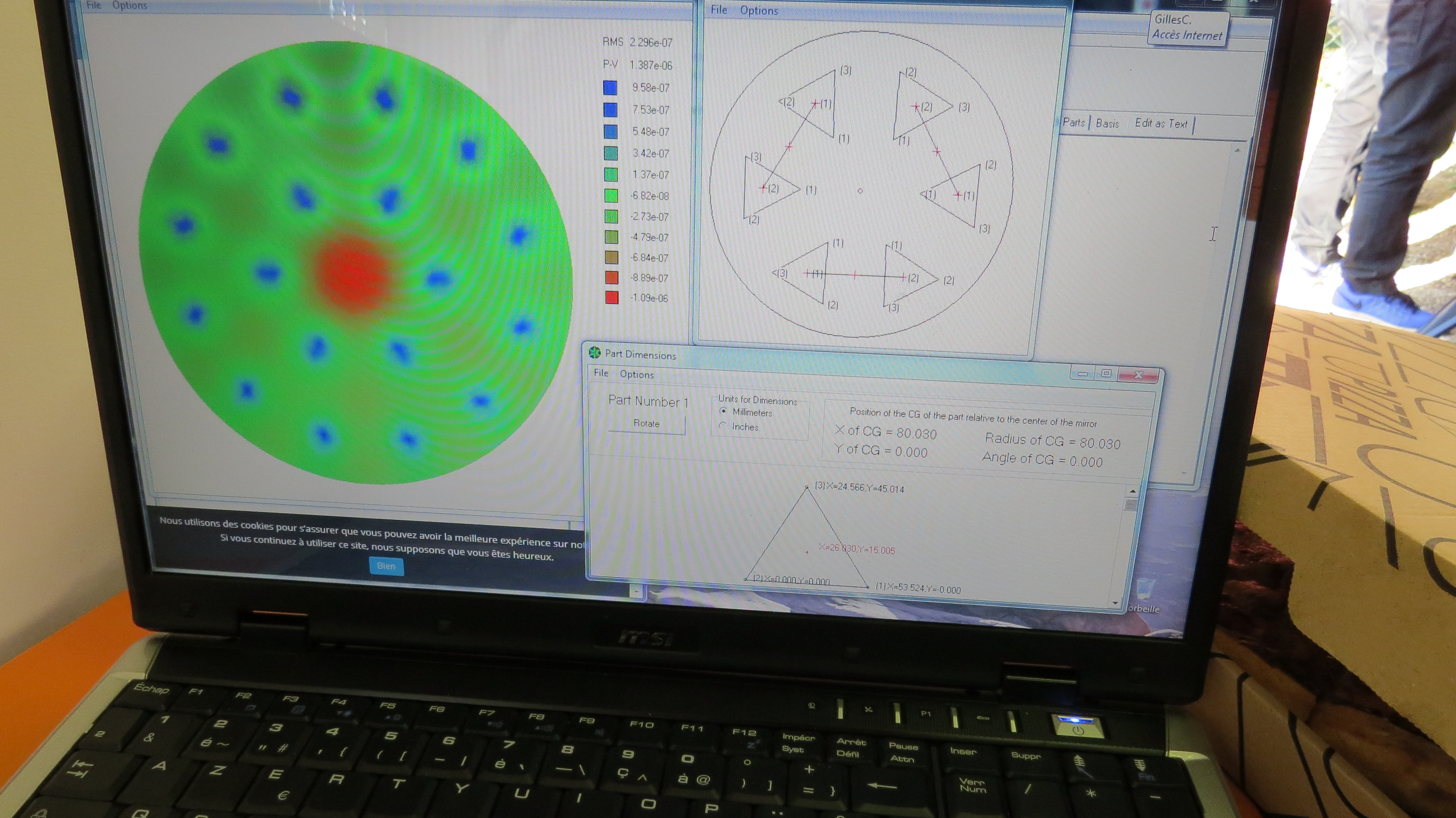

Gilles nous présente ensuite le détail informatisé des points de pression optimisés exercés sur le miroir primaire (à gauche) par les triangles de maintien (représentation graphique fléchée des 18 points de fixations).

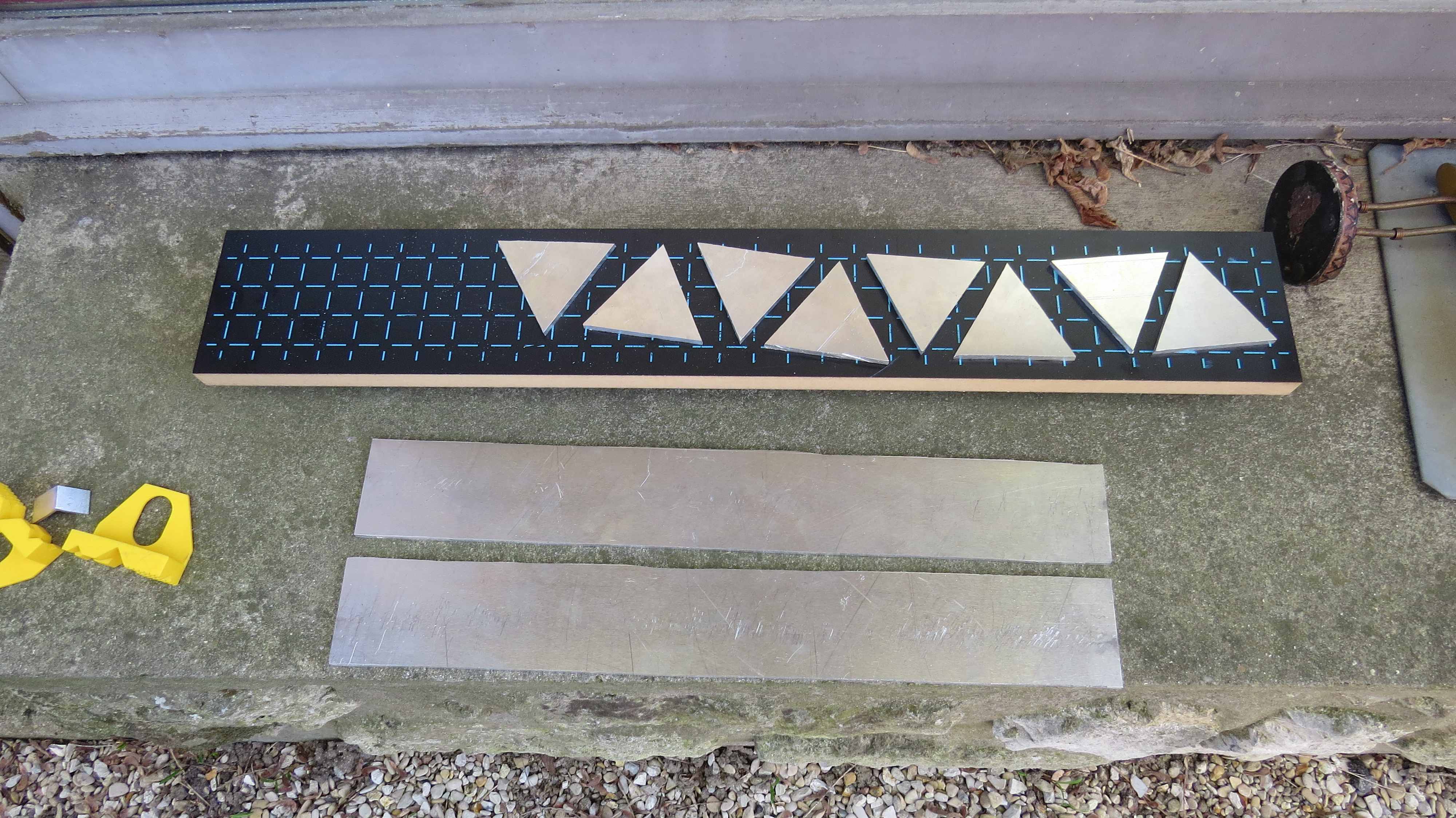

Les premiers triangles produits à partir des bandes d’aluminium  préparées.

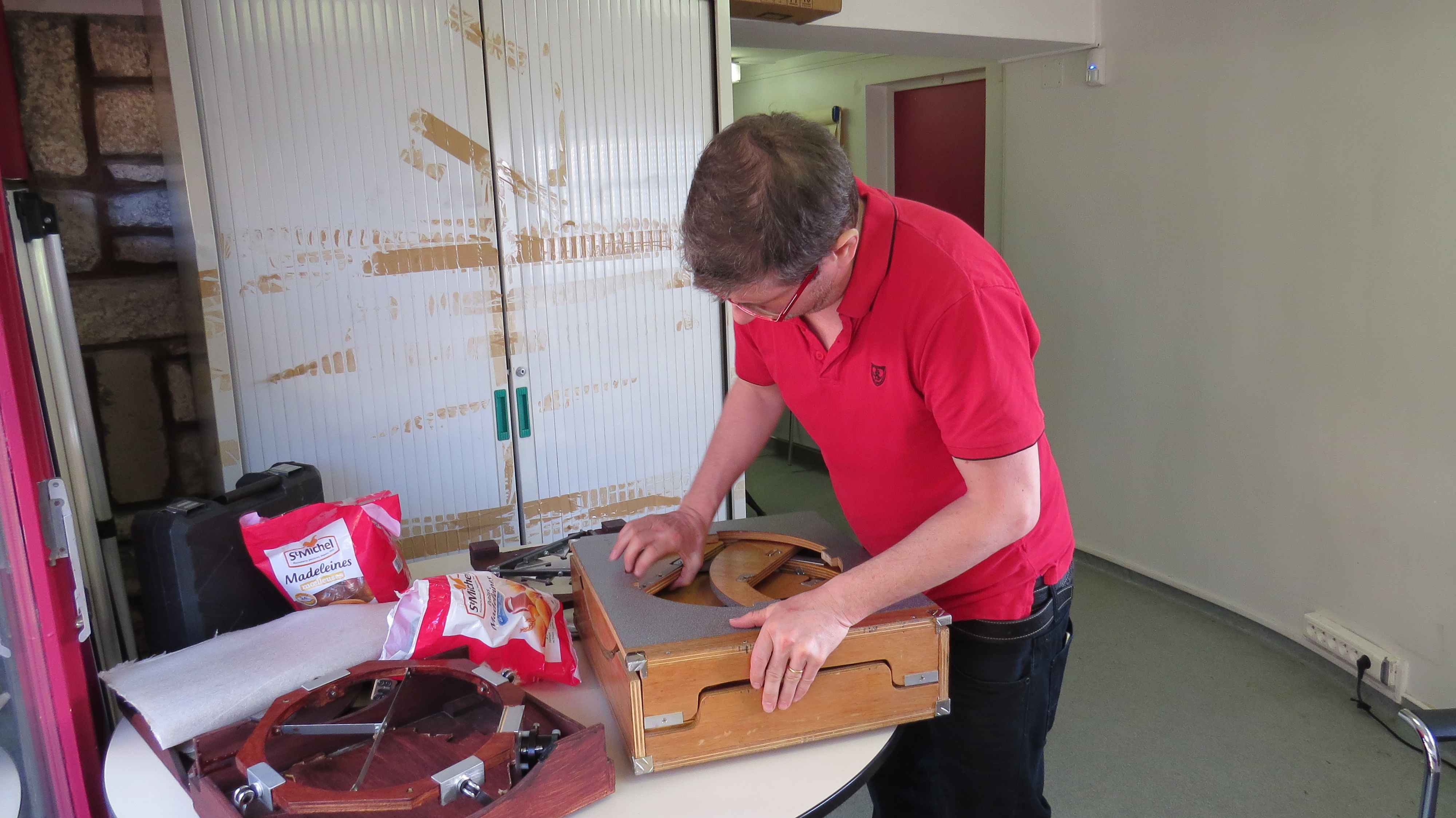

Puis c’est la fin de la journée, avec le rangement du matériel.

A bientôt pour une nouvelle journée de l’atelier Dobson TVA!
@ Michel
